產品參數

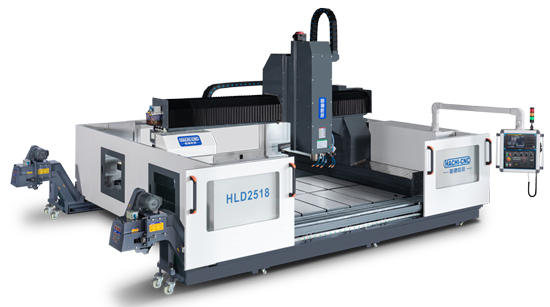

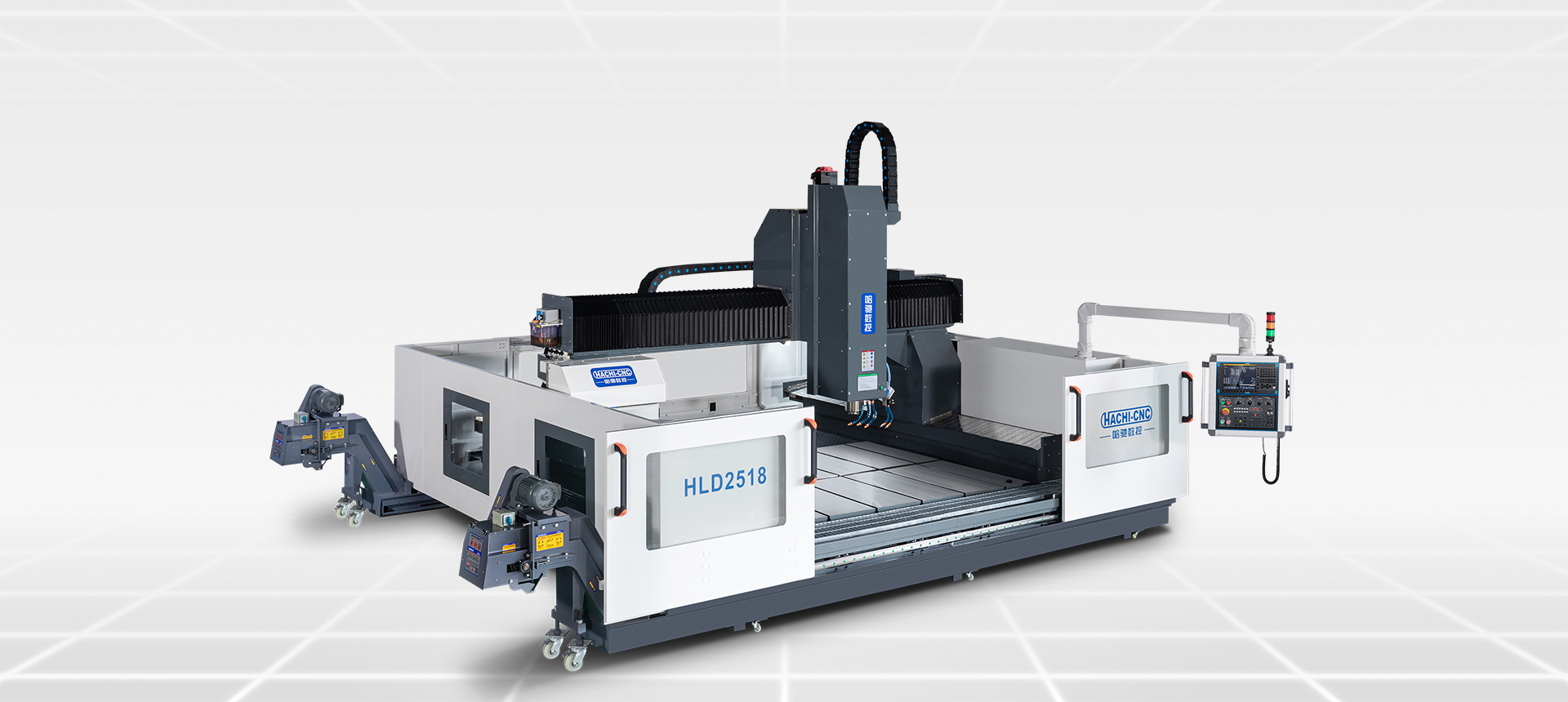

設備介紹:本設備集銑削、鉆孔、攻牙為一體的自動化復合型龍門加工中心,適合各種長度銅、鋁和非金屬的型材、板材加工。
配置簡介:使用120mm直徑的BT40主軸,進口高端數控系統,配有自動排屑機。
應用領域:新能源汽車電池托盤、板材類加工、軌道交通等。
特點概述:新能源汽車部件加工專用,加工零件范圍大,加工精度高、速度快,雙排屑機設計便于排屑。
HLD 2518 系列參數 HLD 2518 Series Technical Parameter Table
| 項目 | 單位 | 參數 |

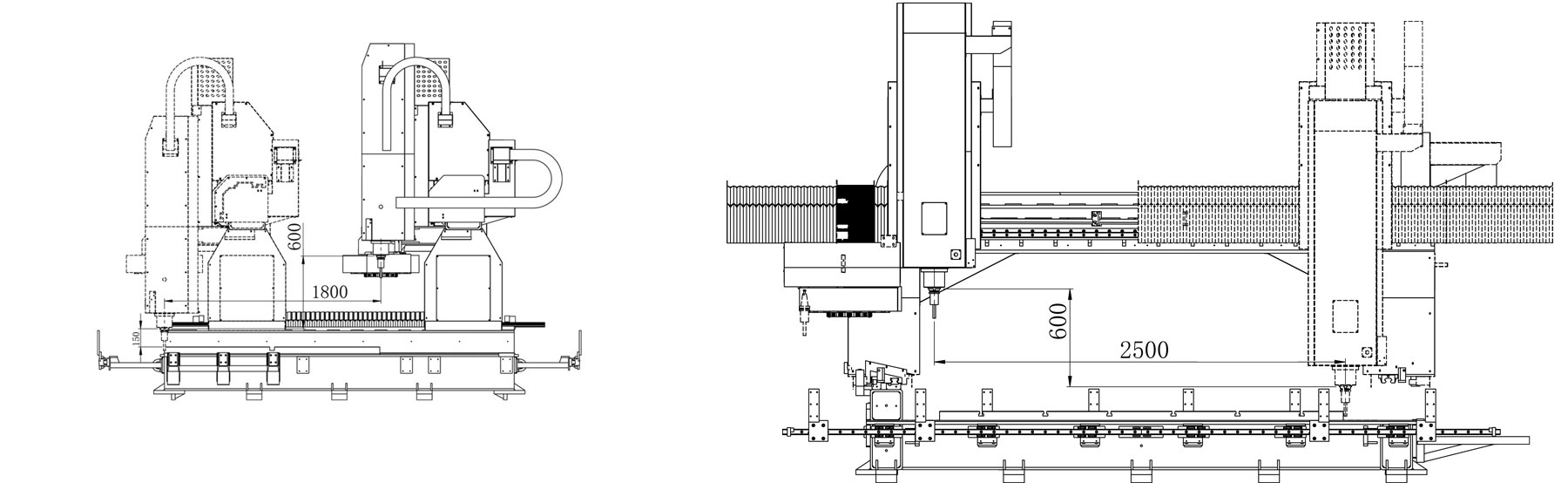

行程 | X軸 | mm | 2500 |
Y軸 | mm | 1800 |
Z軸 | mm | 600 |
主軸鼻端到工作臺端面距離 | mm | 150 |
移動 | 快移速度X/Y/Z | m/min | 50 | 50 | 30 |
切削進給X/Y/Z | mm/min | 15000 | 15000 | 15000 |
精度 | 定位精度(全程)X/Y/Z | mm | 0.03 | 0.03 | 0.02 |
重復定位精度X/Y/Z | mm | 0.03 | 0.03 | 0.02 |
主軸 | 最高轉速 | rpm | 12000 |
主軸孔 | | 錐度7/24 錐度NO.40 |
主軸規格 |
| BT40
|
伺服功率 | 三軸伺服馬達 | 功率X/Y/Z | KW | 3.0+3.0 | 3.0 | 3.0 |
主軸伺服馬達 | 功率 | KW | 7.5/15 |
| 項目 | 單位 | 參數 |
刀庫 | 刀庫形式 | | 圓盤式 |
刀柄規格 | | BT40 |
刀具數量 | 把 | 24 |
換刀時間(刀對刀) | sec | 6 |
拉釘形式 | | 45° |
潤滑冷卻 | 潤滑系統 | | 自動導軌油潤滑裝置 |
冷卻系統 | | 噴霧式/噴水式切削冷卻系統 |
動力 | 電力 | KVA | 25(380V、50HZ) |
氣源 | Mpa | 0.6-0.9 |
機械規格 | 操作系統 | | FANUC/MITSUBISHI |
機床高度(Z軸正極限) | mm | 約3000 |
機床寬度(Y軸負極限) | mm | 約5200 |
整機長度 | mm | 約4800+1000 |
占地面積 | mm2 | 約4800+1000*5200 |
整機重量 | KG | 約10500 |
